医疗技术首要考虑的就是安全性。因此，完整记录开发阶段对于生产出优良产品和实现法律确定性而言十分必要。激光测振仪对医疗器械的开发和质量评估极其重要，如牙科或外科超声设备和成像方法等。使用激光测振仪进行测量，还可以提高医疗保健产品（例如吸入器、呼吸器和牙刷）的效率和安全性，其已成为研发、检查、校准和认证中耳植入物和植入式助听器的必备工具。
超声能量必须到达医疗设备所需的位置。扫描式多普勒激光测振仪能快速、明确地告知超声波致动器能量的分布情况，加快开发过程。特定工作频率振动节点的定位可优化设计，从而降低能量耗散。系统具有高空间分辨率，测量精度达皮米级，能快速可靠地显示出高频振型。
激光测振仪是起着决定性的关键技术，是用于验证有创性和诊断性医学超声仪器的FE 模型的高效工具。其具有诸多技术优势：线性度高达 MHz、完全负反馈效应、高横向分辨率，几乎满足所有结构动态测试需求。从声场可视化和耐久性（应变/应力）的基本技术引申出的计算方法为客户开辟出更深入的应用领域。因此，激光多普勒测振仪是医生和科研人员提高医疗设备的研发效率及可靠性的强有力工具。
一、仪器概述:

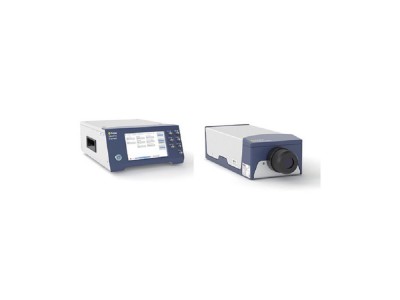

超声刀系统激光测振仪配置专用测试工装用于测量超声刀杆的尖端纵向振幅，测量超声换能器远端的纵向振幅，测量超声换能器法兰盘远端处超声振幅。用于目前市面上主流振荡频率55.5kHZ超声手术刀振动频率测试。本仪器满足YY/T 0644-2008超声外科手术系统基本输出特性的测量和公布标准中（A.2测振仪法）和YY/T 1750-2020超声软组织切割止血手术设备标准要求。
二、测试对象:
2.1 刀杆的尖端；
2.2 超声换能器远端；
2.3 超声换能器法兰盘远端；
2.4 超声换能器和刀杆在测试过程中均处于超声振动状态，振动频率为55.5±0.2 KHZ、振动大振幅为150um。
三、仪器特征：
■ 可自由配置，随时升级
■ 同步输出位移，速度和加速度
■ 带宽覆盖DC~24MHz
■ 最大振动速度达30m/s
■ 带Vibrolink数字式数据传输口（Ethernet TCP/IP）
■ 新一代光学头具有极佳的信噪比（SNR）
■ 集成了用于优化测试结果的信号电平显示
■ 可远程和自动聚焦，确保光学信号质量始终保持最佳
■ 氦氖光学头可穿过透明物质测试，如水或玻璃
■ 红外光学头对高温物体的测试有更优信噪比
■ 远程控制系统，测试全过程中实现零干扰
四、主要技术参数：
|
技术参数 |
|
|
模拟输出 |
3 个BNC接口同时输出 (±1 V @ 50 Ω; ± 2 V @ 1MΩ) 相位同步 • 速度 • 位移(选配) • 加速度(选配) |
|
数字输出 |
Vibrolink 数字输出测量结果（速度） |
|
信号电平输出需软件VibSoft 5.5 |
|
|
带宽 |
DC - 24 MHz（15个可选量程） |
|
最大速度 |
± 30 m/s |
|
高通滤波器 |
速度、位移和加速度信号可单选：1 Hz, 2 Hz, 4 Hz, 8 Hz, 15 Hz,30 Hz, 60 Hz, 120 Hz, 250 Hz, 500 Hz,1 kHz, 2 kHz, 4 kHz,8 kHz, 15 kHz, 30 kHz, 60 kHz （取决于所选带宽） |
|
低通滤波器 |
位移和加速度信号可单选：1 kHz, 2 kHz, 5 kHz, 10 kHz, 20 kHz,50 kHz, 100 kHz, 200 kHz, 500 kHz, 1 MHz,1.5 MHz, 3 MHz,6 MHz,12 MHz, 24 MHz（取决于所选带宽和速度信号） |
|
跟踪滤波器 |
Slow, medium, fast |
|
ASE滤波器 |
自适应信号增强 - 用于测量反光不良表面时提高信号质量 |
|
信号电平显示 |
• 触摸屏和光学头上的反光信号强度显示 • 以DC电压信号输出（BNC接口，0...2V） |
|
模拟输入信号 |
置零：将位移信号复位至零（BNC）； 模拟和数字（TTL） |
|
PC 接口 |
通过集成的Vibrolink接口和数据线（以太网）： 通过网络进行远程设置 |
|
支持光学头的激光波长 |
• 可见红色激光（633nm） • 红外激光（1550 nm） |
